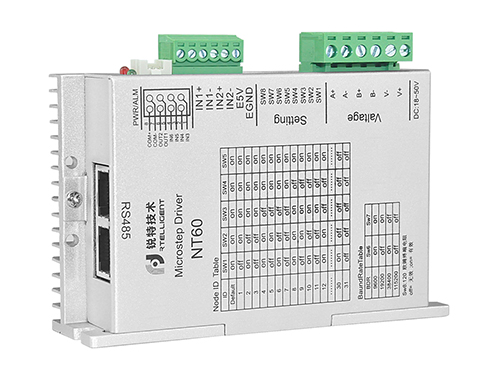

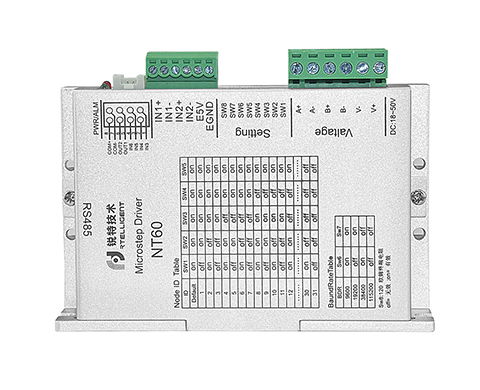

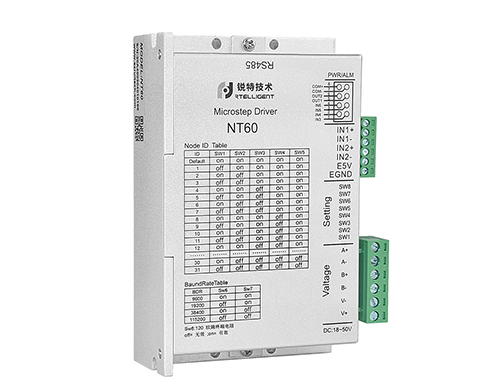

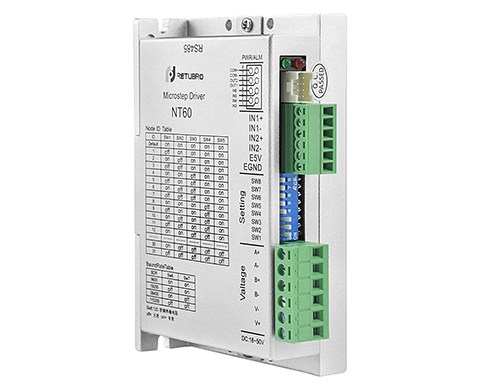

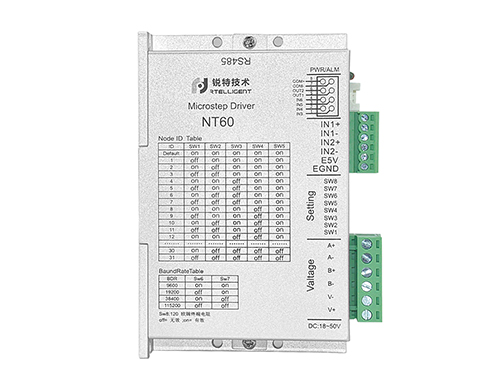

NT60高性能总线步进驱动器

  •   NT60由锐特公司开发的高性能485总线步进驱动器,采用32位DSP处理器,同时集成了智能运动控制器功能,内置S形加减速指令,可以独立设置加速度、减速度。通过RS485网络运行Modbus协议,对驱动器和电机进行实时控制。

      调试软件接口:USB转485

      最大电流:5A

      供电电源:24-50V直流供电,推荐36或48V

      典型应用:流水线、锂电池设备、太阳能设备、3C电子设备等

  • 咨询热线:0755-29503086
  • 产品详情

NT60高性能总线步进驱动器功能说明

驱动器功能 功能说明
从站地址设定  SW1-SW5五个拨码开关用来设置共32个从站地址。请对照驱动器面板选择对应设置。
波特率设置 SW6-SW7 两个拨码开关用来选择共4档波特率。主站和从站必须设定为同样的波特率,请对照驱动器面板选择对应设置。
终端匹配电阻 SW8用于选择120欧姆终端电阻是否有效,OFF为无效,ON有效。
CN接口  4路单端输入口,2路输出口,详情请见下面表格。
编码器接口  GND:内部电源输出GND;+5V:内部电源输出5V,当工作于闭环模式时,提供5V电源给编码器,此5V信号的最大输出电流不要超过150mA。IN2-,IN2+:差分输入信号,5V电平信号,在开环外部脉冲时,可以接收脉冲信号,在闭环模式时,接收正交编码器A相信号。IN1-,IN1+:与IN2端口功能一样,接收正交编码器B相信号。
电源及电机接口  V+,V-采直用直流电源供电,电压范围建议为24-50VDC,电源功率大于150W。
指示灯  驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯闪烁;红灯为故障指示灯,当出现过压、过流故障时,故障灯闪烁。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清除故障。
RJ45接口  网络通信接口,也用于连接PC调试软件。

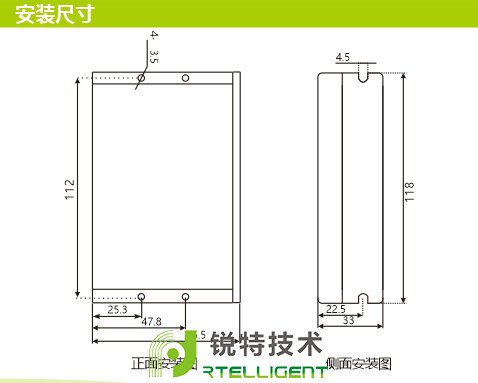

NT60高性能总线步进驱动器外形尺寸图


NT60高性能总线步进驱动器外形尺寸图
NT60高性能总线步进驱动器外形尺寸图

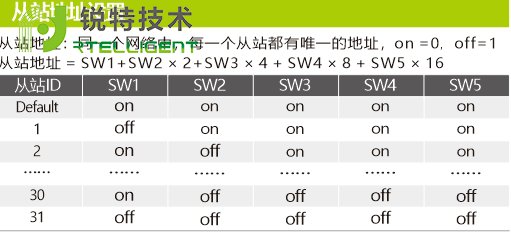

NT60高性能总线步进驱动器从站地址设置图


NT60高性能总线步进驱动器从站地址设置图
NT60高性能总线步进驱动器从站地址设置图

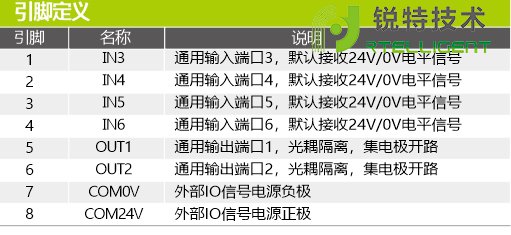

NT60高性能总线步进驱动器引脚定义图



NT60高性能总线步进驱动器引脚定义图
NT60高性能总线步进驱动器引脚定义图

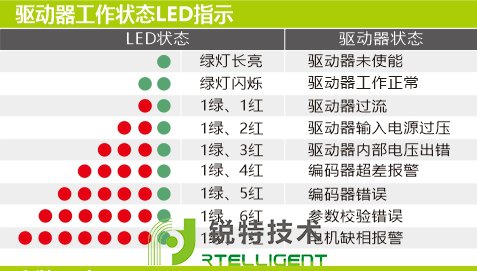

NT60高性能总线步进驱动器工作状态led指示图


NT60高性能总线步进驱动器工作状态led指示图
NT60高性能总线步进驱动器工作状态led指示图
