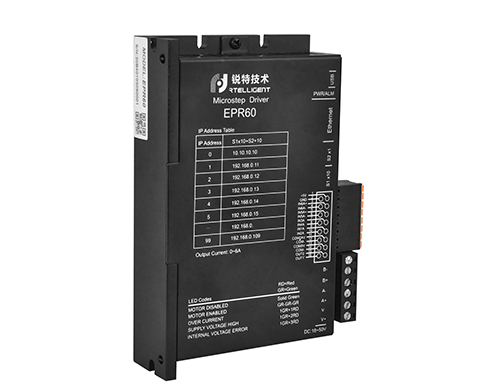

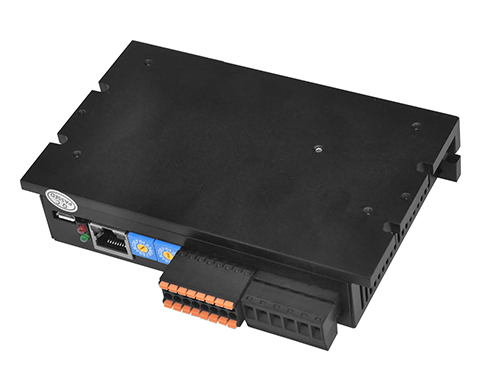

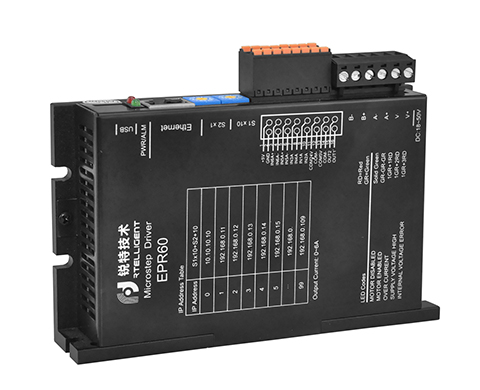

EPR60步进电机驱动器

  • EPR60由锐特公司开发的基于以太网技术的步进电机驱动器,驱动器基于MODBUS /TCP 通讯协议,采用标准以太网接口,兼容10M/100M bps 网络接口。相对于MODBUS/RTU产品(NT60最高速度115200 bps),通讯速度极大的提升。同时兼容标准的以太网布局,使用成本低。

    调试软件接口:USB端口

    最大电流:6A

    供电电源:24-50V直流供电,推荐36或48V

    典型应用:流水线、锂电池设备、太阳能设备、3C电子设备等

  • 咨询热线:0755-29503086
  • 产品详情

EPR60步进电机驱动器功能说明

驱动器功能 功能说明
USB通信口 用于连接PC机的调试软件与驱动器进行参数配置
指示灯  驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯闪烁;红灯为故障指示灯,当出现故障时,红灯闪烁。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清除故障。红灯闪烁的次数代表不同故障,具体故障详见下表。
Ethernet接口 标准以太网接口。
S1,S2电位器 Ip地址设定,两个电位器共计可以设置255个地址。
输入输出口  EPR60共有6路数字输口,2路数字输出口。输入口其中2路可以接收5V至24V电平的差分信号, 2路光电隔离输出,最大耐受电压30V,最大灌电流或拉电流100mA。
电源及电机接口  V+,V-采直用直流电源供电,电压范围建议为24-50VDC,电源功率大于150W。

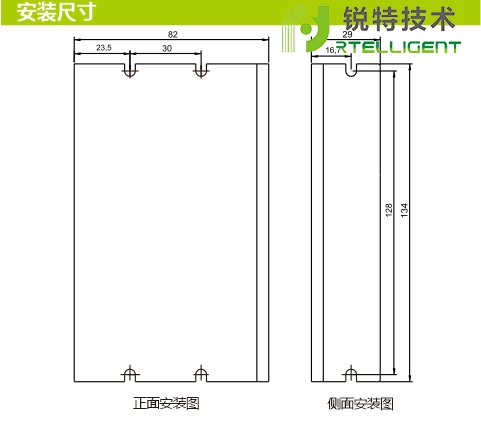

EPR60步进电机驱动器外观尺寸图


EPR60步进电机驱动器外观尺寸图
EPR60步进电机驱动器外观尺寸图

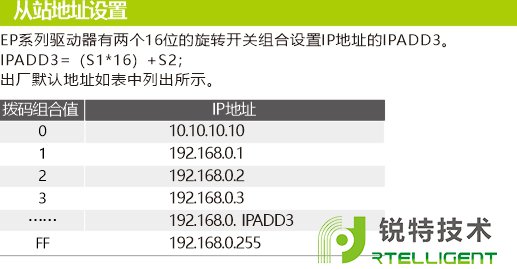

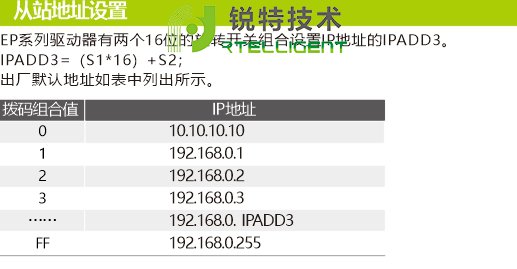

EPR60步进电机驱动器从站地址设置图


EPR60步进电机驱动器从站地址设置图
EPR60步进电机驱动器从站地址设置图

EPR60步进电机驱动器从站地址设置图


EPR60步进电机驱动器从站地址设置图
EPR60步进电机驱动器从站地址设置图

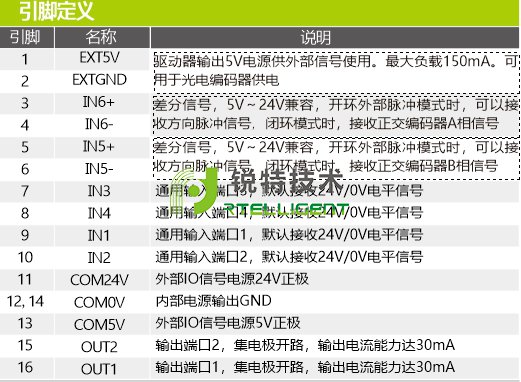

EPR60步进电机驱动器引脚定义图


EPR60步进电机驱动器引脚定义图
EPR60步进电机驱动器引脚定义图

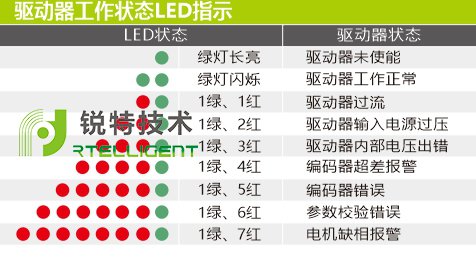

EPR60步进电机驱动器工作状态led指示图


EPR60步进电机驱动器工作状态led指示图
EPR60步进电机驱动器工作状态led指示图
