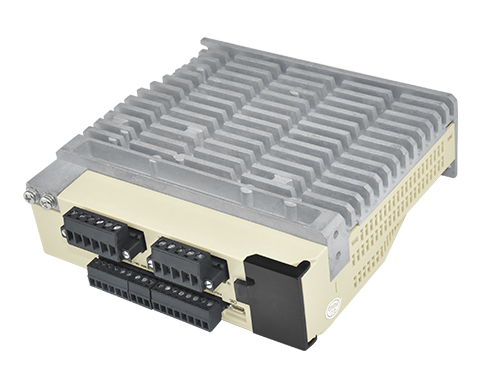

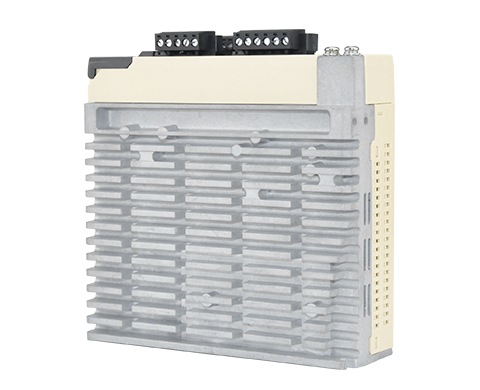

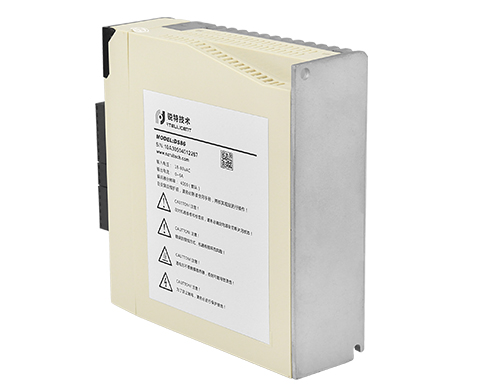

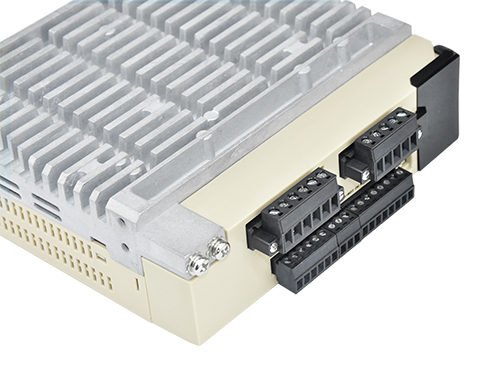

DS86数显步进伺服驱动器

  •   DS86数显步进伺服驱动器,基于32位数字式DSP平台,内置矢量控制技术和伺服解调功能,结合闭环电机编码器的反馈,使得步进伺服系统具有低噪声、低发热、不丢步和应用速度更高的特点,能够全方位提升智能装备系统的性能。

      脉冲模式:单脉冲/双脉冲。

      信号电平:3.3-24V兼容,PLC应用无需串电阻。

      电源电压:24-100V直流或18-80V交流供电,推荐75V交流

      典型应用:焊接机、剥线机、贴标机、雕刻机、自动化流水线等。

  • 咨询热线:0755-29503086
  • 产品详情

DS86数显步进伺服驱动器功能说明

驱动器功能 功能说明
信号接口  PUL+和PUL-为控制脉冲信号正端和负端;DIR+和DIR-为方向信号正端和负端;ENA为使能信号;IN2暂无定义,COM+为公共端正,COM-为公共端负;BRK-为刹车输出信号,ALM-为报警输出信号;PEND-为到位输出信号。
编码器接口  EB+和EB-为编码器B向信号;EA+和EA-为编码器A向信号;VCC和GND为编码器电源接口。
电机接口  A+、A-、B+、B-为步进伺服电机绕组接口,需与电机标识颜色对应连接,不能调换。PE接地线,NC悬空不接。
电源接口  AC、AC为交直流电源通用输入端。DS86工作电压范围为18-80VAC或24-100VDC,电源功率大于200W。PE接地线,NC悬空不接。


DS86数显步进伺服驱动器设置图


DS86数显步进伺服驱动器设置图
DS86数显步进伺服驱动器设置图

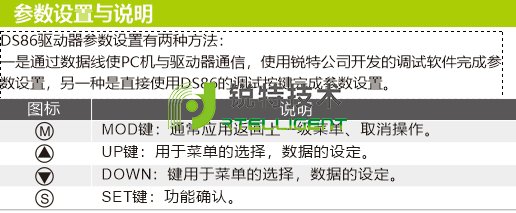

DS86数显步进伺服驱动器参数设置图


DS86数显步进伺服驱动器参数设置图
DS86数显步进伺服驱动器参数设置图

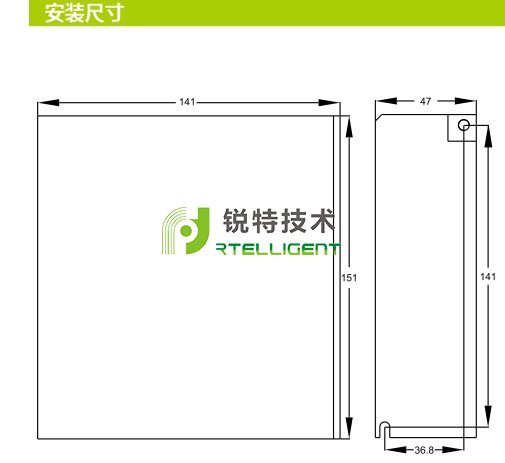

DS86数显步进伺服驱动器外观尺寸图


DS86数显步进伺服驱动器外观尺寸图
DS86数显步进伺服驱动器外观尺寸图

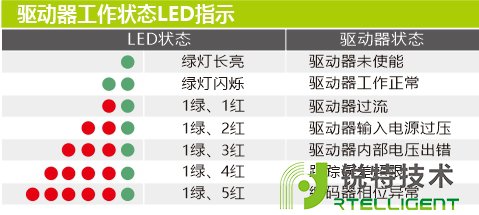

DS86数显步进伺服驱动器工作状态LED指示图


DS86数显步进伺服驱动器工作状态LED指示图
DS86数显步进伺服驱动器工作状态LED指示图
