锐特步进电机温升测试介绍
文章来源:锐特步进电机 时间:2019-12-07 11:27:46 浏览:

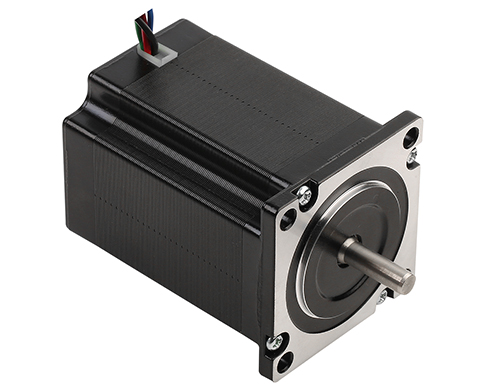

步进电机广泛用于运动控制系统。很多用户使用步进电机,经常反馈的步进电机温升比较大,为什么呢?锐特如何测试电动机的温升?
首先,为什么步进电机的温升相对较大?
任何电动机都会加热,但温度上升范围不同。对于步进电机,内部由铁芯和绕组线圈组成。绕组具有电阻,通电时会引起损耗;如果电流不是标准的直流电或正弦波,则会产生谐波损耗;磁芯的磁滞涡流小于交变磁场中的磁滞涡流。损坏可以热的形式表现出来,这会影响电机的效率。步进电动机通常追求定位精度和扭矩输出,效率相对较低,电流通常较大,谐波分量较高,并且交流电的频率也随转速而变化,因此步进温度会升高电机比较大。
二,步进电机温升的合理范围
允许电动机温度升高的程度取决于电动机的内部绝缘等级。步进电机的一般绝缘等级为B级,因此仅内部温度不超过130度,不会损坏电机,并且表面温度会低于90度。因此,步进电机的表面温度通常为60度。
三,温升测试过程
- 根据电动机底座的尺寸选择合适的散热器,然后将电动机连接到散热器。
- 通过散热器将电机固定在支架上。支架和散热器之间的阴影部分是尼龙隔热罩。
- 将传感器放在电动机表面上,然后驱动电动机,测试电动机表面温度并记录数据。
