直流电机与步进电机区别
直流电机与步进电机区别
直流电机
定义：输出或输入直流电源的旋转电机，称为直流电机，是一种可转换直流电源和机械能的电机。当它用作电动机时，它是一种将电能转换成机械能的直流电动机;当发电机运行时，它是一个将机械能转换成电能的直流发电机。直流电动机广泛应用于数控机床，光缆设备，机械加工，印刷电路板设备，焊接与切割，机车车辆，医疗设备，通信设备，卫星地面接收系统等。
分类：根据结果，主要分为直流电动机和直流发电机;根据型号主要分为直流有刷电机和直流无刷电机;直流电动机的励磁方式是指如何向励磁绕组供电并产生磁化磁动势，以确定磁场的主要问题。根据励磁方式，主要分为单独励磁直流电动机，并联直流电动机，串联励磁直流电动机和复合励磁直流电动机。
PWM信号发生电路由设定值计数器，锯齿波发生器和数字比较器组成：
当U / D = 1时，输入CLK2，设定值计数器输出值增加，从而PWM的占空比增加，电机加速。无论如何，当U / D = 0时，电机减速。
锯齿波计数器的CLK0输出周期性线性增加的锯齿波。
当数字比较器通过时，当计数值小于设定值时，数字比较器输出低电平，反之亦然，输出高电平，从而产生PWM波形。

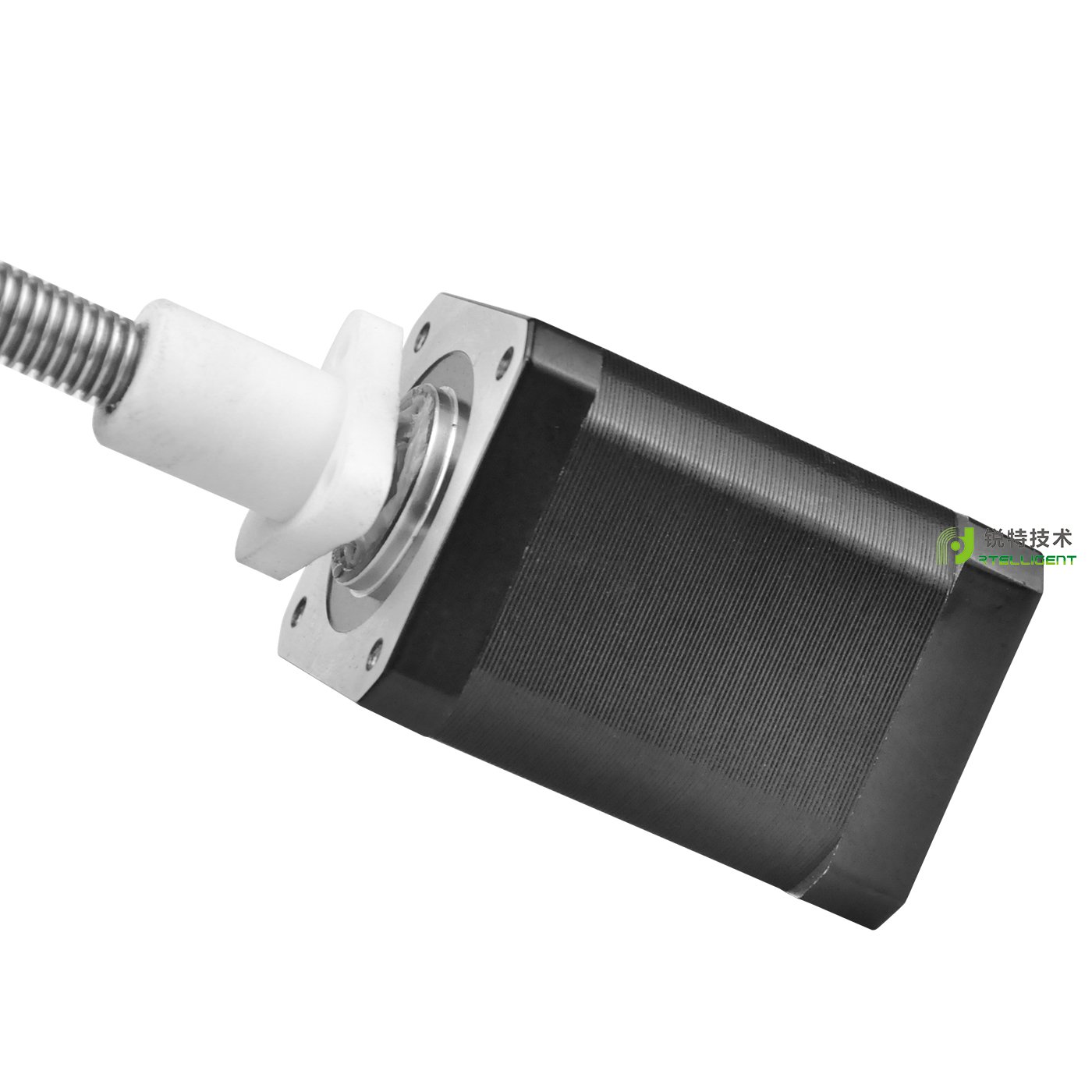

首先是步进电机
1.步进电机可实现电机速度和位置的精确控制。一般步进电机的精度在步进角的5%以内，并且没有累积误差。
2.必须驱动步进电机才能运行。驱动信号必须是脉冲信号。没有脉冲时，步进电机静止。如果添加适当的脉冲信号，它将以一定角度旋转(称为步进角)。 。旋转速度与脉冲频率成比例。
3，改变脉冲的顺序，可以方便地改变旋转方向。因此，打印机，绘图仪，机器人和其他设备由步进电机供电。
4.步进电机允许的最高温度。如果步进电机的温度过高，电机的磁性材料将首先被消磁，这将导致扭矩下降甚至失去台阶。因此，电动机表面允许的最高温度应取决于不同电动机的磁性材料的退磁点;一般来说，磁性材料的退磁点数都在130摄氏度以上，有的甚至高达200摄氏度，因此步进电机的外部温度在80-90摄氏度时完全正常。
5.步进电机的转矩会随着速度的增加而减小。当步进电机旋转时，电机各相绕组的电感将形成反电动势;频率越高，反电动势越大。在其动作下，电动机随着频率(或速度)的增加而减小，从而导致扭矩下降。
6，步进电机可以低速正常运行，但如果高于一定速度则不能启动，伴有啸叫。步进电机有一个技术参数：空载启动频率，即步进电机在空载条件下可以正常启动的脉冲频率。如果脉冲频率高于此值，则电机无法正常启动，可能会发生丢失或阻塞。在负载的情况下，起始频率应该更低。如果电机要高速旋转，脉冲频率应该有加速过程，即启动频率低，然后上升到所需的高频率(电机速度从低速增加到高速)在一定的加速度。凭借其卓越的功能，步进电机在数字制造时代发挥着重要作用。随着不同数字技术的发展和步进电机技术的进步，步进电机将应用于更多领域。
二，直流电机
直流电动机是将直流电能转换为机械能(直流电动机)或将机械能转换为直流电能(直流发电机)的旋转电机。它是一种将直流电和机械能相互转换的电动机。当它用作电动机时，它是一种将电能转换成机械能的直流电动机;当发电机运行时，它是一个将机械能转换成电能的直流发电机
