PLC控制步进电机和脉冲当量

文章来源:步进电机 时间:2019-07-09 08:53:03 浏览:

  步进电机作为一种常用的电气执行元件,广泛应用于自动化控制领域。步进电机的运转需要配备一个专门的驱动电源,驱动电源的输出受外部的脉冲信号和方向信号控制。每一个脉冲信号可使步进电机旋转一个固定的角度,这个角度称为步距角。脉冲的数量决定了旋转的总角度,脉冲的频率决定了旋转的速度。



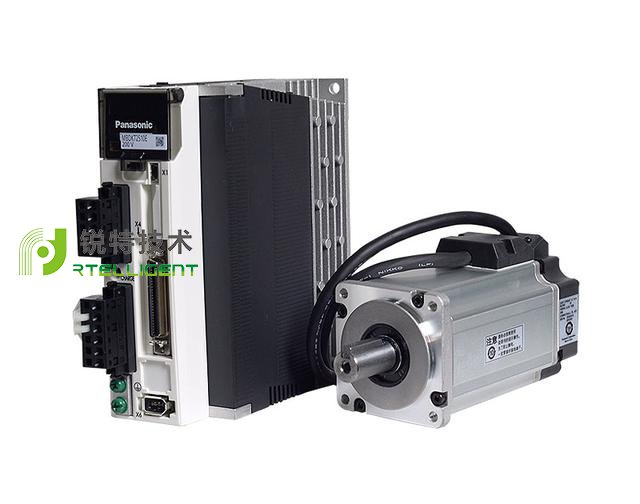

步进电机



  方向信号决定了旋转的方向。就一个传动速比确定的具体设备而言,无需距离、速度信号反馈环,只需控制脉冲的数量和频率即可控制设备移动部件的移动距离和速度;而方向信号可控制移动的方向。因此,对于那些控制精度要求不是很高的应用场合,用开环方式控制是一种较为简单而又经济的电气控制技术方案。另外,步进电机的细分运转方式非常实用,尽管其步距角受到机械制造的限制,不能制作得很小,但可以通过电气控制的方式使步进电机的运转由原来的每个整步分成m个小步来完成,以提高设备运行的精度和平稳性。控制步进电机电源的脉冲与方向信号源常用数控系统,但对于一些在运行过程中移动距离和速度均确定的具体设备,采用PLC(可编程控制器)是一种理想的技术方案。

  1.丝杠的螺距是指:丝杠每两个丝之间的距离,如,螺距为5MM。

  2.电机的步进角是指:一个脉冲驱使步进电机转动的角度,如,步进角为1.8度的电机,转一圈就要:360度×1.8度 =200个脉冲。

  3.驱动器的细分是指:把步进角再分割成N等分,如,8细分就是把1.8度的步进角再分成8分,细分后电机每一步进就是1.8度÷8=0.225度,转一圈就要:360度÷0.225度=1600个脉冲。

  4.电机参数是指:每一步进所走的长度,螺距为5的丝杠每转一圈走5MM,每一步进就是5÷1600=0.003125MM/步进。

  5.脉冲当量是指:每走1MM所要的脉冲数,用1除以电机参数就是脉冲当量,如:1÷0.003125=320个步进。
