  步进电机驱动器的“细分”还不懂吗?

  深圳锐特机电技术有限公司位于广东深圳,是一家集研发、生产、销售步进电机驱动器、伺服驱动器、步进电机、伺服电机和主轴伺服电机产品于一体的步进电机厂家。公司的核心产品 包括伺服驱动器、混合式步进电机驱动器及伺服电机和各种步进电机的步进电机厂家。产品广泛应用于数控机床、铣床、包装、印刷、纺织、电脑绣花、雕刻机、医疗机械、缝纫机、物流等自动化控制领域和智能制造行业。公司在经营过程中始终坚持创新、品质至上,为顾客提供高性价比的产品。

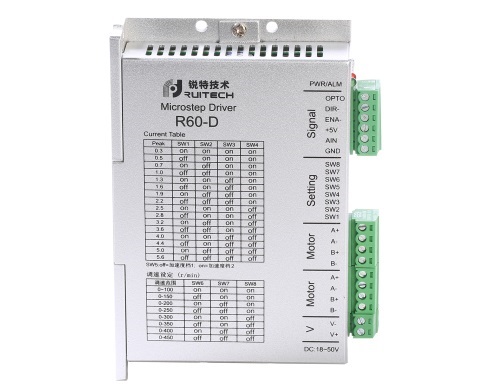

步进电机驱动器



  要弄懂步进电机驱动器的“细分”,首先要弄清步进电机“步距角”这个概念。那么什么是“步距角”?电机的步距角表示控制系统每发送一个脉冲信号,电机所转动的角度。或者说,每输入一个脉冲电信号转子转过的角度称为歩距角,也可以这样描述:定子控制绕组每改变一次通电方式,称为一拍。每一拍转子转过的机械角度称之为步距角。通常用θs表示。常见的有3°/1.5°,1.5°/0.75°,3.6°/1.8°。如,对于步距角为1.8度的步进电机(小电机),转一圈所用的脉冲数为 n=360/1.8=200个脉冲。步进电动机具有固定分辨率,如每转24步分辨率的步进电动机,步距角为15°。采用小步距角分几步来完成一定增量运动的优点是:运行时的过冲量小,振荡不明显,精度高。选用时应权衡系统的精度和速度要求。步距角的误差不会长期积累,只与输入脉冲信号数相对应,可以组成结构较为简单而又具有一定精度的开环控制系统,也可以在要求更高精度时组成闭环系统。如电机给出的值为 7.5°/15°(表示半步工作时为7.5°、整步工作时为15°),这个步距角可以称之为“电机固有步距角”,它不一定是电机实际工作时的真正步距角,真正的步距角和驱动器有关。那么什么是驱动器的细分?简单地讲,细分数就是指电机运行时的真正步距角是固有步距角(整步)的几分指一。从下表可以看出:驱动器工作在10细分状态时,其步距角只为‘电机固有步距角’的十分之一,也就是说:当驱动器工作在不细分的整步状态时,控制系统每发一个步进脉冲,电机转动1.8°;而用细分驱动器工作在10细分状态时,电机只转动了0.18° ,这就是细分的基本概念。更为准确地描述驱动器细分特性的是运行拍数,运行拍数指步进电机运行时每转一个齿距所需的脉冲数。两相步进电机驱动器

  某电机有50个齿,如果运行拍数设置为 160,那么步进电机旋转一圈总共需要50×160=8000步;对应步距角为360°÷8000=0.045°。请注意,如果运行拍数设为30,按上表对应关系细分数为7.5,不是一个整数。细分功能完全是由驱动器靠精确控制电机的相电流所产生的,与电机无关。要了解“细分”,先要弄清“步距角”这个概念:它表示控制系统每发一个步进脉冲信号,电机所转动的角度。电机出厂时给出了一个步距角的值,如某电机给出的值为0.9°/1.8°(表示半步工作时为0.9°、整步工作时为1.8°),这个步距角可以称之为‘电机固有步距角’,它不一定是电机实际工作时的真正步距角,真正的步距角和驱动器有关,步进电机驱动器是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”),它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速和定位的目的。

TAG 步进 电机 驱动器 细分
