详细解析步进驱动器与步进电机

文章来源:步进电机 时间:2019-06-25 14:04:32 浏览:

  详细解析步进驱动器与步进电机

  什么是步进电机驱动器,什么是步进电机?步进电机驱动器是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”),它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速和定位的目的。步进电机是一种作为控制用的特种电机, 它的旋转是以固定的角度(称为“步距角”)一步一步运行的, 其特点是没有积累误差, 所以广泛应用于各种开环控制。

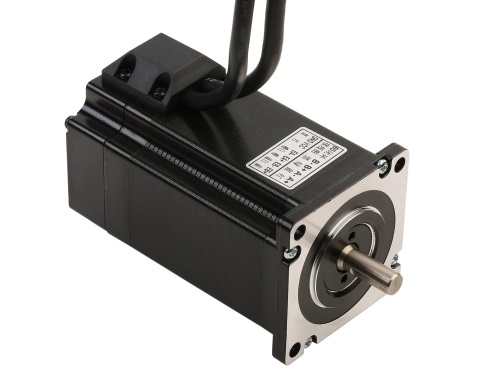

详细解析步进驱动器与步进电机



  所以,控制步进脉冲信号的频率,可以对电机精确调速;控制步进脉冲的个数,可以对电机精确定位目的。反应式步进电机与混合式步进电机的区别?首先,在结构和材料上不同,反应式电机不象混合式电机那样内部具有永久磁性材料,混合式电机具有一定的自锁转矩。其次,在运行性能上有差别,混合式电机运行时相对较平稳,输出力矩相对较大,运行声音小。再次,两种电机在价格上有差别,反应式电机比混合式电机相对便宜,但并不明显。步进电机的运行方向和我要求的相反,怎样调整?一种方法是改变控制系统的方向信号。

  另一种方法是通过调整电机的接线来改变方向。驱动器通电以后,电机在抖动,不能运转?遇到这种情况时,首先检查电机的绕组与驱动器连接有没有接错;如没有接错再检查输入频率CP是否太高;是否升降频设计不合理,参考升降频设计;以上原因都不是,可能是驱动器烧毁。步进电机不能直接接到直流或交流电源上工作,必须使用专用的驱动电源(步进电机驱动器)。

  控制器(脉冲信号发生器)可以通过控制脉冲的个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。步进电机驱动器的原理,采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电,就能使步进电机步进转动。
