步进电机伺服驱动器

文章来源:步进电机 时间:2019-07-09 08:39:54 浏览:

  步进电机伺服驱动器

  伺服电机大多采用直流电机和交流电机,用步进电机作伺服电机的很少。 传统步进电机驱动器大多采用恒定电流控制方法,而步进电机在高转速时,同时产生反电动势而使电机内阻增大降低电流,因此步进电机转速越高扭力越低,一般转速在300转以内是有效扭力输出。

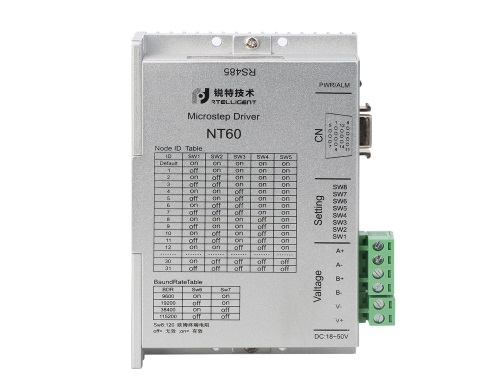

步进电机驱动器
步进电机驱动器



  驱动器对电机反电动势消除控制,使电机高转速是关键,采用高速电流采样跟踪控制的驱动器,转速可达600转保持有效扭力输出。如采用低转速启动后加速高转速的方式,可使转速达2000转,但这种方式来提升转速,实际没消除电机反电动势的影响,因此发现电流上不去,无效做功,形成没有力矩输出,只是电机惯力输出,无法有效负载运行,负载运行时就出现丢步或堵转发生。而简单的加装闭环控制来解决传统步进电机高速丢步和堵转,无法有效解决电机高速产生的反电动势,同样电机在高转速时没力矩输出。

  步进伺服驱动器是采用高度集成伺服控制专用芯片,芯片所有的数据处理均为并行方式,在一个脉冲周期可完成所有数据采样和数据交换,全程并行高速监控电机运行。芯片核心技术是针对步进电机磁场方向控制算法,消除电机高转速时产生的反电动势。电机伺服控制核心技术,是电机磁场定向控制(即FOC),最大地提高电机磁密度和电机运行控制。FOC方式结合步进电机特点,很好地发挥步进电机优势,有效解决步进在高转下的反电动势问题,使电机在高转速3000转仍有效力矩输出,并解决电机高转速刹车时,产生高压反电动势,击烧驱动器问题。

  驱动器实测参数:(电源:24V/57电机,4.2A) 静态电流:〈0.2A 运行启动电流:〉0.5A 运行时电流以负载自动调节大小,最小空载电流:0.2A。 实测电流与转速:(电源:24V,57电机,4.2A,空载)驱动电机启动与停车时间:(空载) T1:20ms T2:30ms


TAG 步进 电机 驱动器 伺服 电机伺服
