  如何解决步进电机干扰问题?

  有不少用户会遇到步进电机电源被干扰的现象,最终导致步进电机无法正常使用。步进电机电源被干扰的原因是什么呢?下面小编就来给大家介绍下如何解决步进电机干扰问题。

  步进电机在使用步进电机的场景中,可能出现电流电压较高的情况,比如有的步进电机最大输出电流8A,电压325V,然后再加上其外壳未采用铝合金外壳进行磁屏蔽,所以这样就对高灵敏的接收机系统造成干扰,使步进电机被干扰而无法工作。

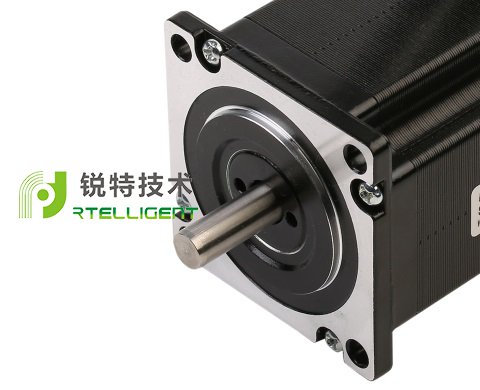

步进电机



  并且步进电机被干扰 ,尤其在高频时,还可能造成控制系统的和上位机无法进行正常通讯,严重者造成单片机死机,给正常使用造成了困难,所以我们必须解决步进电机干扰问题。

  解决步进电机干扰问题的方法一:

  加装电源滤波器,减少对交流电源的污染,以此解决步进电机干扰问题。

  解决步进电机干扰问题的方法二:

  采用“一点接地”原则,将电源滤波器的地、驱动器PE(地)(驱动器与机箱底板绝缘)、控制脉冲PULSE-和方向脉冲DIR-短接后的引出线、步进电机接地线、步进器与步进电机之间电缆防护套、步进电机驱动器屏蔽线均接到机箱壁上的接地柱上,并要求接触良好。

  解决步进电机干扰问题的方法三:

  尽量加大步进电机控制线与步进电机电源线(L、N)、步进电机驱动线(U、V、W)之间的距离,避免交叉.比如我们在处理双轴驱动系统中两个处在同一机箱的步进电机驱动器安装位置时,一个驱动器铭牌朝前,另一个则朝后,并在结构布置上使这些引线尽量短。

  解决步进电机干扰问题的方法四:

  使用屏蔽线减轻外界对自己的干扰,或自己(步进电机电源线)对外界的干扰。这里的四种方法基本上可以解决步进电机被干扰的问题。

  步进电机受到干扰会使其无法工作,并且干扰电源,尤其在高频时,可能造成控制系统的单片机和上位机无法进行正常通讯,严重者造成单片机死机,给正常使用造成了困难,因此干扰问题必须尽快加以解决。

  以上内容就是对如何解决步进电机干扰问题的介绍了,相信看完大家应该掌握了步进电机被干扰的解决方案了。
